箱包行业·The textile clothing industry

泰谱圣箱包行业打样机适用于箱包行业各类材料的智能裁切,材料包括:PU、真皮、多层网布、低弹平布、EVA无纺布、TPU、莱卡等,配置振动刀、气动刀、轮切刀、拖刀、双圆冲、喷线、绘画笔等多样化刀具,搭配自主研发的CAM专用软件, 可实现切割、冲孔、喷线一次性完成。简单高效的刀座快换系统可快捷更换不同的刀具、刀片及冲针,操作简单,方便快捷。

泰谱圣箱包行业打样机配备自动铺料、收料系统,大大提高了服装布料行业生产效率。泰谱圣箱包行业打样机相比传统人工裁剪和 CO 2 激光切割,无需模具,只要绘图,转档即可在材料上切割,省时省力,具有样片切割精准、无过切、无拉丝、不发黄发焦,不产生粉屑沫、烟尘、异味、安全环保,维护方便、使用成本低的特点,极大地缩短用户样式的开发周期,解决小批量订单生产加工难的问题。用户还可以选配大视觉系统、投影仪、多机头、双横梁、加长加宽裁床工作面积等,以满足自身的生产需求。

箱包行业电脑打样机

泰谱圣箱包行业 电脑打样机

1.智能冲孔:通过伺服控制、模具式冲孔技术,精准定位对小面积的皮革、PU等各种材料进行图案的冲孔,通过更换冲子可冲出不同形状、大小的图案

2.智能画线:采用进口高速喷线式喷头和高温消失油墨对鞋面、箱包皮革、网布等材料进行裁剪定位标记画线,无需制版、高效、精准,省油墨

3.智能套料排版系统:可在软件中对图形进行修改,并智能排版,排版合理,还可自动根据排版尺寸大小来进行铺料,最大限度减少材料浪费

4.小视觉定位功能:通过高清 CCD 扫描工件上的 MARK 点来精准定位,对有喷有图案的服装面料进行精准套切

5.智能化台面补偿功能:通过高精度距离检测仪对台面平整度进行检测,通过软件对平面进行实时修正,确保高质量切割效果
6. 自动送料装置:整卷材料自动裁剪



切割材料

泰谱圣箱包行业电脑打样机标配先进的刀具快换模块,具有极强的通用性,更换刀具轻松快捷,在切割不同材料过程中更加得心应手。

  • 切割机通用刀座

    通用刀座

  • 切割机通用刀座与刀具结合

    通用刀座与刀具结合

  • 切割机铣刀刀具

    高性能高转速铣刀

  • 切割机斜切刀

    多角度斜切刀

  • 切割机压痕刀

    压痕刀

  • 切割机轮切刀

    轮切刀

  • 切割机震动刀

    高频振动刀

不同材料,不同刀具,开启创意加工之旅

  • PVC/PU革电脑打样机

    PVC/PU革电脑打样机

    箱子 包

    刀具选择

    震动刀

  • 牛津布电脑打样机

    牛津布电脑打样机

    箱子、包

    刀具选择

    轮切刀

  • 帆布电脑打样机

    帆布电脑打样机

    箱子、布袋

    刀具选择

    轮切刀

  • 棉麻料电脑打样机

    棉麻料电脑打样机

    布袋

    刀具选择

    轮切刀

  • 无纺布电脑打样机

    无纺布电脑打样机

    箱包、无纺布袋

    刀具选择

    轮切刀

  • 牛仔布电脑打样机

    牛仔布电脑打样机

    箱包、牛仔布袋

    刀具选择

    轮切刀

  • 尼龙布电脑打样机

    尼龙布电脑打样机

    箱包、尼龙布袋

    刀具选择

    轮切刀

箱包行业电脑打样机硬件优势

电脑切割机硬件优势

刀具快换系统

TPS切割机设备标配先进的刀具快换模块,具有极强的通用性,更换刀具轻松快捷,在切割不同材料过程中更加得心应手。

多样化刀具

刀具类别齐全:铣刀、震动刀、斜切刀、拖刀、压痕刀、半刀、轮切刀等,不同刀具切割不同材料

镁铝合金真空吸附台面

经久耐用不变形,真空吸附设计,超劲风、强吸力(小样片吸附不再困难)

切削吸尘管道支架底座

TPS切割机整个切割过程无异味、无灰尘,对员工无健康影响,符合环保标准

电脑切割机硬件优势

箱包行业电脑切割机软件特点

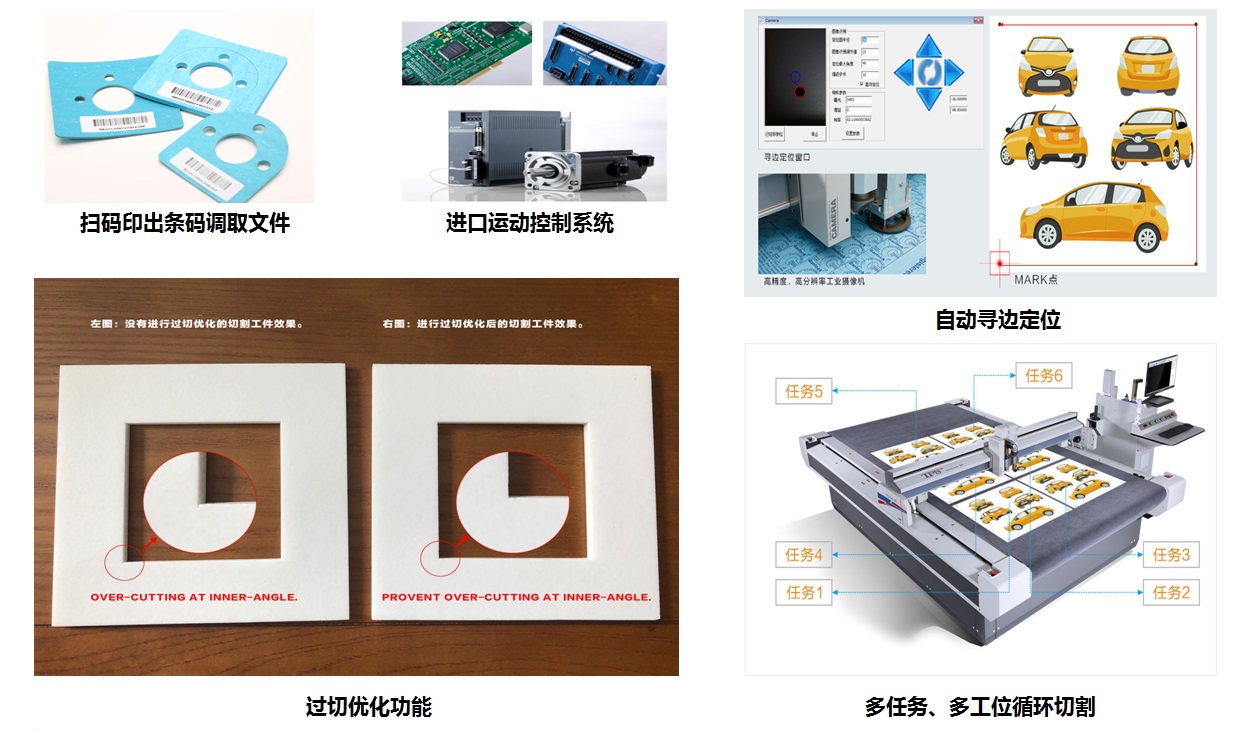

采用自主研发的CAM软件,用户需求完美融入软件设计,是一套集性能、速度与品质三大优势为一体的全自动智能切割系统,能快速完成全切、半切、镂铣、打孔、折痕、标记等各类工艺,操作简单便捷,功能丰富实用,配合刀具快换模块可满足用户定制化需求。

泰谱圣切割机软件



电脑切割机软件特点

自动对刀功能

快速简单自动对刀系统,采用光纤激光传感器对刀具进行精确检测,大大提升对刀效率

高清CCD摄像头

高清CCD摄像头实现对各种材料自动定位并套切,杜绝人工定位不精准、打印变形等问题

双机头自动切换

切割过程实现双机头自动切换,满足材料不同加工工艺需求

真空吸附功能

超劲风、强吸力,可选择真空吸附区域大小,大幅度降低电力消耗

材料自动识别功能

自动检测材料的厚度,不需要手工去测量然后将厚度数据记录到软件

电脑切割机软件特点

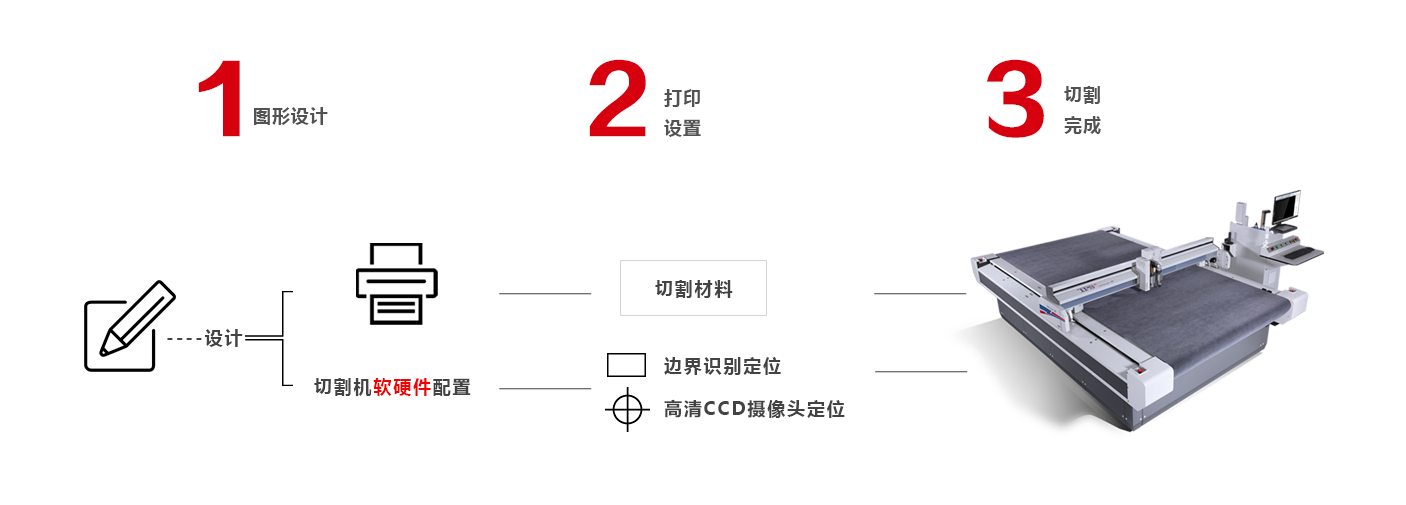

切割流程示意图

切割机流程示意图

设备主要技术参数

名称: 参数
切割设备功率: 2.5kw
真空泵功率: 7.5kw
电压: 380V 3 phase
工作尺寸: 1600x2500mm
最大材料尺寸: 1700x3000mm
材料最高加工高度: 50mm
横梁高度: 60mm
最高加工速度: 72m/min.
伺服电机数量: 6pcs
固定方式: 焊接一体式
切割精度: ±0.1mm
重复精度: ≤0.01mm
定位方式: 高清CCD摄像头、边界自动识别功能
自动送料否:
应用材料: PVC/PU皮革、牛津布、帆布、棉麻料、无纺布、牛仔布、尼龙布等
