TPS Digital Cutting Machine X7

泰谱圣数码裁切机

工作幅面达1600X2500mm

{@me['title']}
  • 广告行业
  • 包装行业
  • 汽车内饰行业
  • 服装制鞋行业
  • 箱包行业
  • 复合材料行业
  • 其它非金属柔性材料
点击咨询

裁切机概述

泰谱圣数码切割机主要针对非金属柔性材料异形裁切,采用自主研发的CAM切割软件及智能套料排版软件,配置振动刀、气动刀、轮切刀、压痕刀、绘画笔、铣刀等多样化刀具,可快速完成全切、半切、镂铣、打孔、折痕、标记、识别轮廓裁切等各类工艺,解决异形图画裁剪难题!机器广泛适用于广告、密封件、皮具制鞋、复合材料、汽车内饰、服装、地毯地垫等行业,根据不同的切割材料,灵活配置不同的刀具,实现一机多用的特点。

泰谱圣数码切割机相比传统模具冲切和CO2激光切割,无需模具,省时省力,具有样片切割精准、边缘光滑、无锯齿、不发黄发焦,不产生粉屑沫、烟尘、异味、更环保,维护方便、使用成本低的特点,极大地缩短用户样式的开发周期,解决小批量订单生产加工难的问题。用户还可以选配大视觉系统、投影仪、多机头、双横梁、加长加宽裁床工作面积等,以满足不同的个性化生产需求。

裁切机

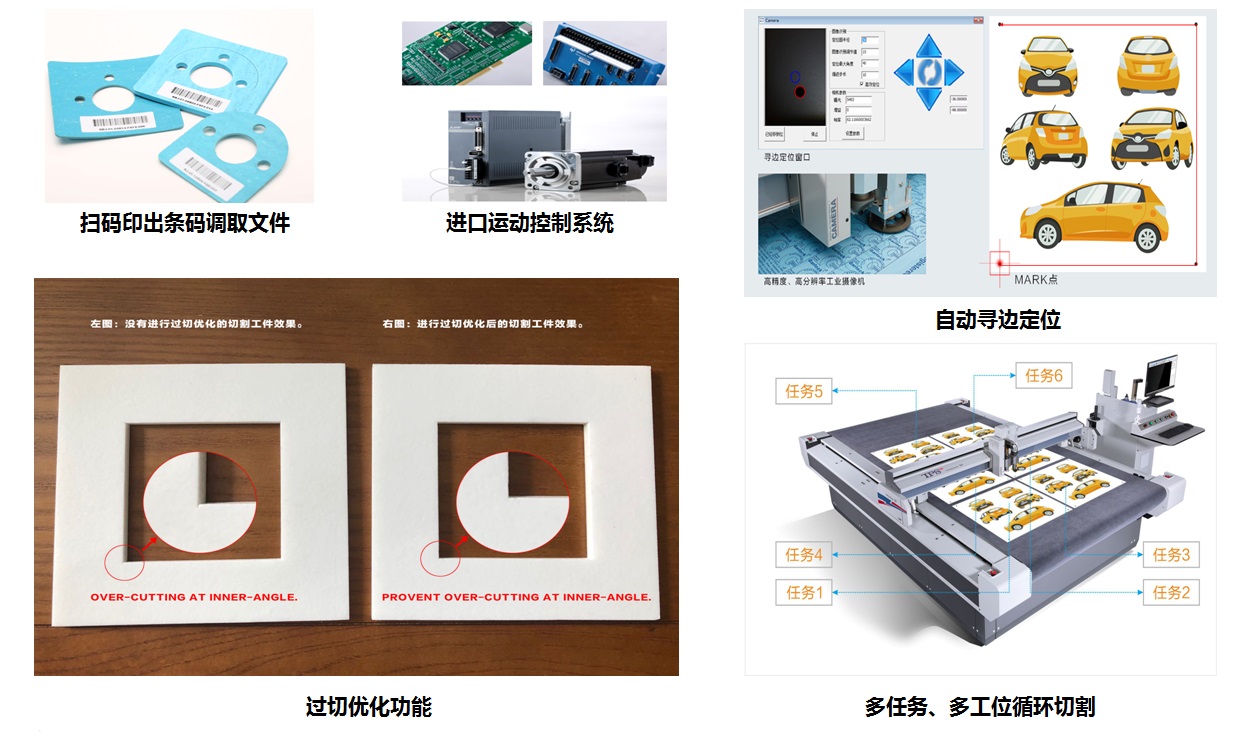

TPS数码 裁切机 特点:

1.过切优化功能:采用TPS自主研发的CAM软件,对刀具物理过切现象进行系统优化,最大程度还原图形轮廓,带给客户完美的切割效果

2.智能化台面补偿功能:通过高精度距离检测仪对台面平整度进行检测,通过软件对平面进行实时修正,避免切割深度不一致,有效保护毛毡,达到完美切割效果

3.自动定位套切功能:通过识别标识点获取图形变形规律,根据变形量优化原始轮廓图形进行精准套切

4.自动对刀功能:快速简单的自动对刀系统,采用光纤激光传感器对刀具进行精确检测,提升对刀效率

5.投影定位系统:将切割图形以1:1的比例投影在加工台面上,方便用户上料对位;用户也可以将不规则的零料放置到投影区域进行对位切割,大大提高零料利用率

6. 多任务高效循环切割, 智能吸附配置

多样化刀具

泰谱圣数码裁切机标配先进的刀具快换模块,具有极强的通用性,更换刀具轻松快捷,在切割不同材料过程中更加得心应手。

  • 切割机通用刀座

    通用刀座

  • 电振动刀与刀具结合

    电振动刀与刀具结合

  • 切割机铣刀刀具

    高性能高转速铣刀

  • 切割机斜切刀

    多角度斜切刀

  • 切割机压痕刀

    压痕刀

  • 切割机轮切刀

    轮切刀

  • 气动刀

    气动刀

不同材料,不同刀具,开启创意加工之旅

1

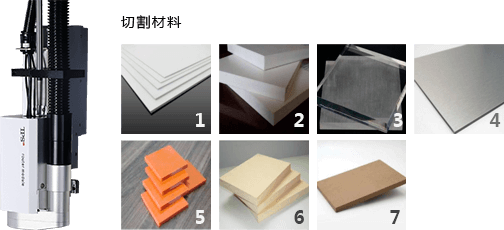

高性能高转速铣刀

采用高转数、高性能进口主轴电机,根据材料和应用不同,其转数最高可达60000rpm,切割边缘更加光滑,可切割20mm厚度的非金属硬质材料及柔性材料,性能远远优于传统切割设备,满足24小时/7天不间断工作需求,实现材料产量最大化。配备专业、高效吸尘装置,整个切割过程无异味、无灰尘,对员工无健康影响,符合环保标准。



铣刀切割机切割材料
1.ABS塑料
2.PVC发泡板
3.亚克力板
4.铝塑板
5.绝缘板
6.MDF中密度纤维板
7.密度板

2

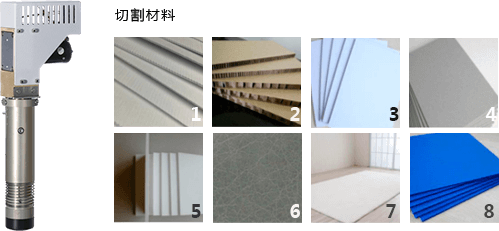

高频电动振动刀

高频电动振动刀的振动频率是14000赫兹, 通过高频震动原理切透材料,针对不同材料配备多种振幅刀具,确保高速、高效、高质量地生产加工各类非金属柔性材料,可通过选择不同角度切割刀片,比如45°、26°、16°等切割不同厚度的材料。

震动刀切割机切割材料
1.瓦楞纸板
2.蜂巢板
3.KT板
4.灰纸板
5.PVC发泡板
6.皮革
7.地毯
8.瓦楞塑料板

3

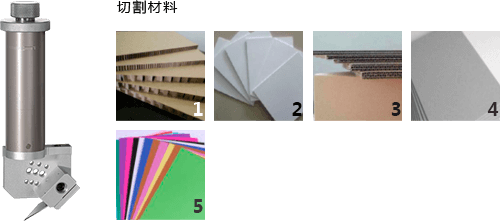

多角度斜切刀

可根据自己不同的切割需求调整不同角度的槽线,可裁剪0°、15°、22.5°、35°、45°角,材料厚度≤16mm。

斜切刀切割机切割材料
1.蜂窝板
2.中度硬质的PVC
3.瓦楞纸
4.灰板纸
5.卡纸

4

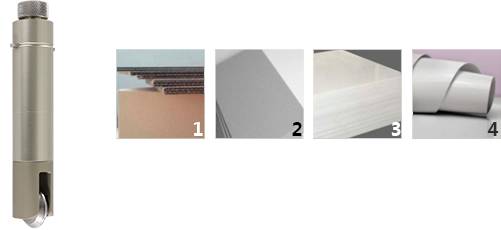

压痕刀

压痕刀通过压痕轮对材料进行折痕加工,通过更换合适深度、宽度的压轮得到完美的压痕效果。定向压力调整压痕或起皱,配合软件压痕工具可顺向或逆向材料方向,在不破坏材料表层面纸的情况下得到更高质量压痕效果。

压痕刀切割机压痕材料
1.瓦楞纸
2.灰板纸
3.PPC
4.铜版纸

5

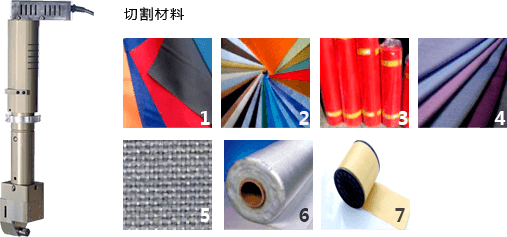

轮切刀

轮切刀通过大功率无刷直流电机驱动刀片高速旋转切割材料,可以装配圆形刀片或10角刀片。

轮切刀切割机切割材料
1.旗帜布
2.无纺布
3.横幅布
4.纺织面料
5.编织材料
6.玻璃纤维
7.芳纶纤维

6

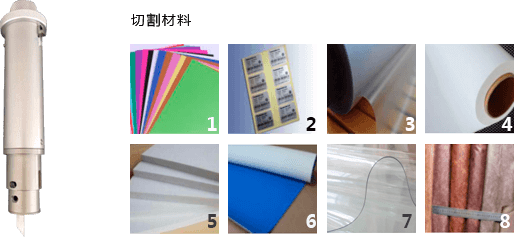

拖刀

适合裁切≤5mm各种柔性材料

拖刀切割机切割材料
1.卡纸
2.不干胶贴
3.薄塑料
4.pp背胶
5.雪弗板
6.橡皮布
7.软玻璃
8.仿皮

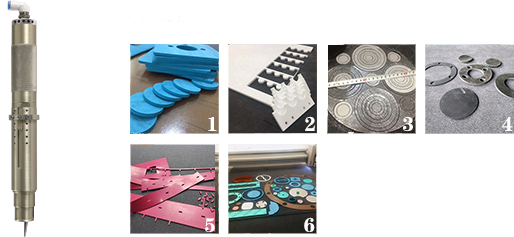

气动刀

气动刀切割机是一种通过压缩空气驱动的刀具,非常适用于切割质地紧密,高密度的材料,也可用于处理软质,较厚的材料。结合使用了一定的规格的压缩空气和和8mm的刀具冲程后,气动振动切割刀具将具备切割更厚,更硬材料的能力。


气动刀
1.石棉板材
2.四氟板
3.石墨复合板
4.橡胶板
5.橡胶皮
6.密封垫材料

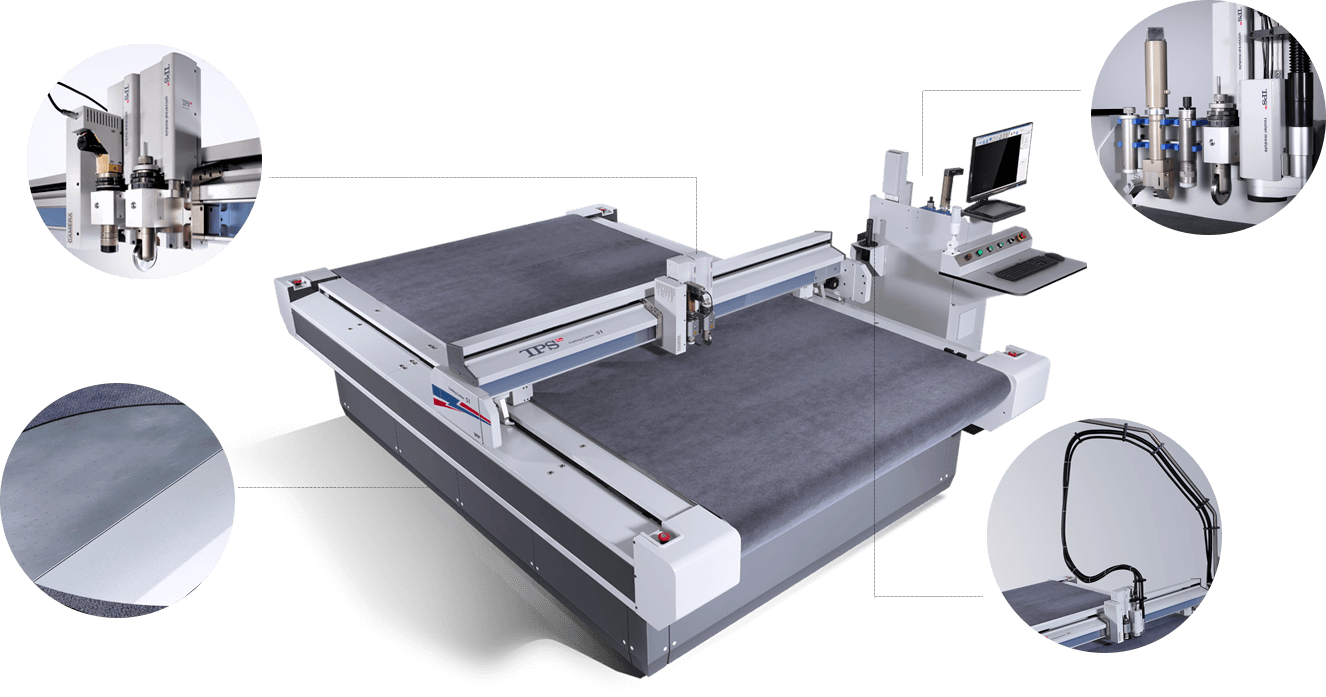

数码裁切机硬件优势

皮具制鞋裁切机硬件优势
切割机硬件优势

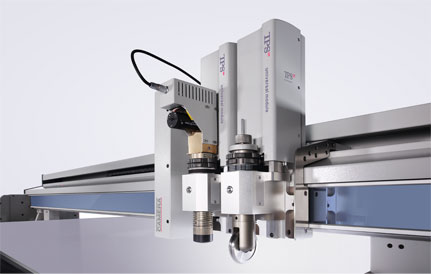

刀具快换系统

TPS数码裁切机设备标配先进的刀具快换模块,具有极强的通用性,更换刀具轻松快捷,在切割不同材料过程中更加得心应手。

多样化刀具

刀具类别齐全:铣刀、震动刀、斜切刀、拖刀、压痕刀、半刀、轮切刀等,不同刀具切割不同材料

镁铝合金真空吸附台面

经久耐用不变形,真空吸附设计,超劲风、强吸力(小样片吸附不再困难)

切削吸尘管道支架底座

TPS数码裁切机整个切割过程无异味、无灰尘,对员工无健康影响,符合环保标准

裁切机硬件优势

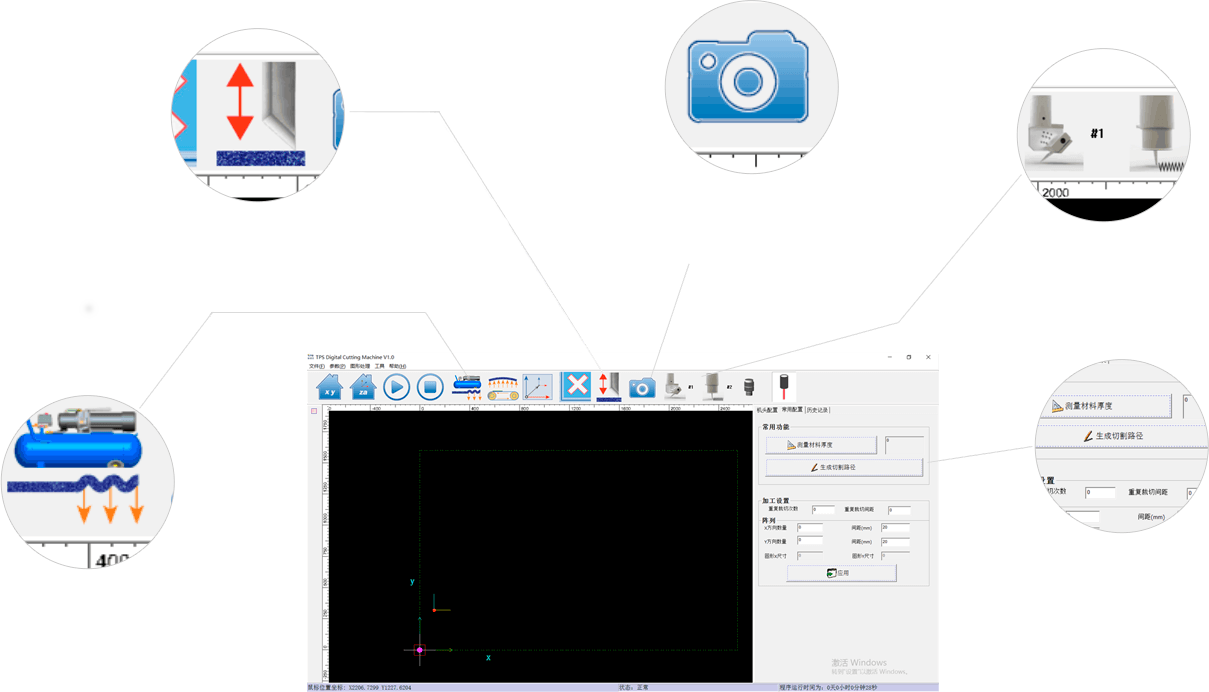

数码裁切机软件特点

采用自主研发的CAM软件,用户需求完美融入软件设计,是一套集性能、速度与品质三大优势为一体的全自动智能切割系统,能快速完成全切、半切、镂铣、打孔、折痕、标记等各类工艺,操作简单便捷,功能丰富实用,配合刀具快换模块可满足用户定制化需求。

泰谱圣切割机软件


切割机软件优势

自动对刀功能

快速简单自动对刀系统,采用光纤激光传感器对刀具进行精确检测,大大提升对刀效率

高清CCD摄像头

高清CCD摄像头实现对各种材料自动定位并套切,杜绝人工定位不精准、打印变形等问题

双机头自动切换

切割过程实现双机头自动切换,满足材料不同加工工艺需求

真空吸附功能

超劲风、强吸力,可选择真空吸附区域大小,大幅度降低电力消耗

材料自动识别功能

自动检测材料的厚度,不需要手工去测量然后将厚度数据记录到软件

切割机软件优势

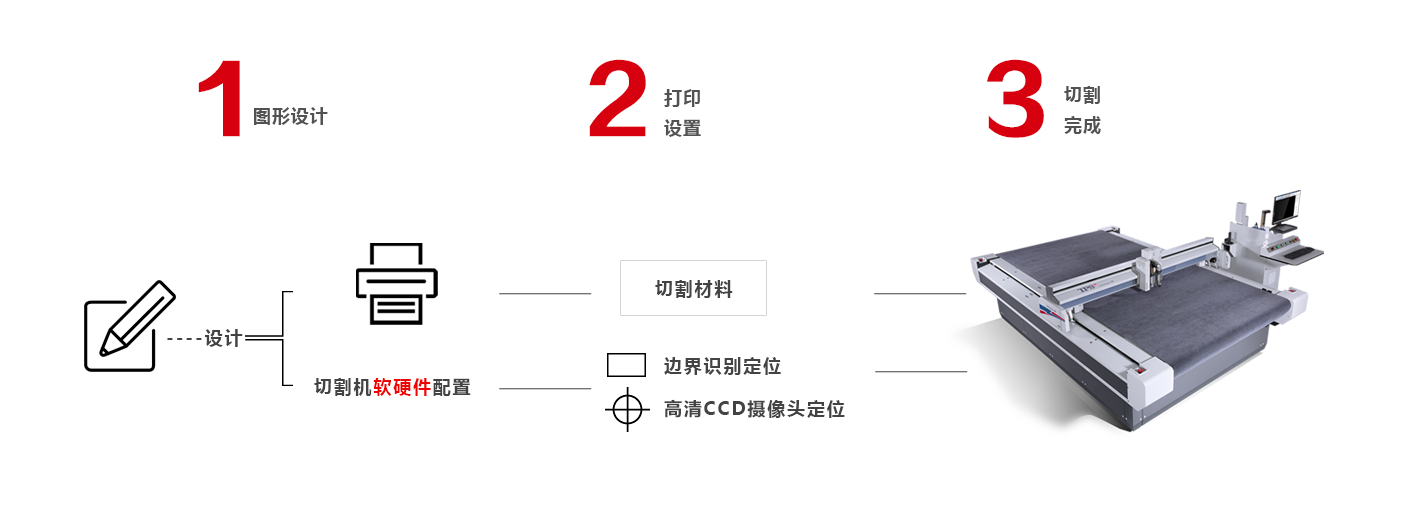

切割流程示意图

数码切割机切割流程示意图

数码裁切机技术参数

设备主要技术参数

名称: 参数
切割设备功率: 2.5kw
真空泵功率: 7.5kw
电压: 380V 3 phase
工作尺寸: 1600x2500mm
最大材料尺寸: 1700x3000mm
材料最高加工高度: 35mm
横梁高度: 60mm
最高加工速度: 72m/min.
伺服电机数量: 6pcs
固定方式: 焊接一体式
切割精度: ±0.1mm
重复精度: ≤0.01mm
定位方式: 高清CCD摄像头、边界自动识别功能
自动送料否:
切割材料: KT板、PVC发泡板、PP、不干胶贴、亚克力、瓦楞纸板、蜂巢板、瓦楞塑料板、灰纸板、纸、皮革、地毯、密度板、铝塑板、绝缘板、纤维布、中纤板、旗帜布、纺织面料等

视频展示
